硝酸流量計概述：
電磁流量計由傳感器和轉換器兩部分構成。它是基於法拉第電磁感應定律工作的，用來測量電導率大於5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用於測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

電磁流量計係列電磁流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總裁，技術達到國內領先水平。電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控製用，現已廣泛地應用於化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
LDE係列電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

硝酸流量計產品特點

1.獨立性強，測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。

2.結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。

3.適用範圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。

4.安裝要求低，直管段要求低（前 5D 後 2D）。

5.工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。

6.輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。

硝酸流量計工作原理：
電磁流量計的工作原理是基於法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當於法拉第試驗中的導電金屬杆，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離，如圖所示。


硝酸流量計優勢及獨特賣點：
1.傳感器最重要的部件－線圈作最優化的設計，並通過最嚴格的實流試驗，切實保證產品的測量精度
2.信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的幹擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的最主要的生產工藝），特別是安裝線圈後的最後一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電極結構，形成一個平衡電極平麵，保證整個測量平均速度的過程都被限製在平衡電極平麵之內進行，能很好的消除電氣噪聲幹擾，提供精確的測量結果
6.采用定製的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波幹擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗幹擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化範圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表麵帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量係統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，並在屏幕上顯示
17.獨特的防雷設計

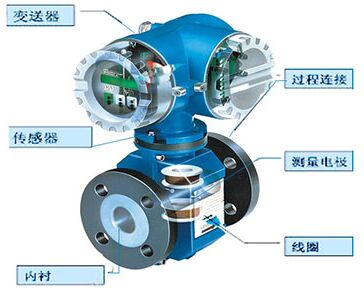

電磁流量計解剖圖：

硝酸流量計儀表選型

儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請特別注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.最大流量、最小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.最高工作壓力。

4.最高工作溫度、最低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.最大流量和最小流量必須符合表 2-1 的數據。

7.實際最高工作壓力必須小於流量計的額定工作壓力（見傳感器銘牌）。

8.最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求（見傳感器銘牌）。

9.確定是否有負壓情況存在。

10.電極和襯裏材料的選擇應滿足流體介質的化學性能。

硝酸流量計公稱通徑與流量範圍

硝酸流量計電極材料的選擇

硝酸流量計襯裏材料的選擇

硝酸流量計技術參數：
公稱通徑係列　DN（mm）
管道式四氟襯裏：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
管道式橡膠襯裏：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
流動方向：正、反淨流量。量程比：150：1.重複性誤差：測量值的±0.1%
精確等級：0.5級、1.0級（管道式）
被測介質溫度：普通橡膠襯裏：-20-＋60℃
高溫橡膠襯裏：-20-＋90℃
聚四氟乙烯襯裏：-30-＋100℃
高溫型四氟襯裏：-30-＋180℃。
額定工作壓力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.
流量測量範圍：流量測量範圍對應流速範圍是0.1-15m/s
電導率範圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在　200-800μs/cm範圍內，均可選用電磁流量計來測量其流量。
電流輸出：0-10mA時，負載電阻為　0-1.5kΩ；4-20mA時，負載電阻為　0-750kΩ

數字頻率輸出：輸出頻率上限可在　1-5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極最大電流為　250mA.
供電電源：85-265V，45-63Hz.
直管段長度：管道式：上遊≥5DN，下遊≥2DN.
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合　GB11988的規定。
防爆標誌：mdIIBT4.
環境溫度：-25-60℃
相對濕度：5%-95%
消耗總功率：小於20瓦。

硝酸流量計的安裝：

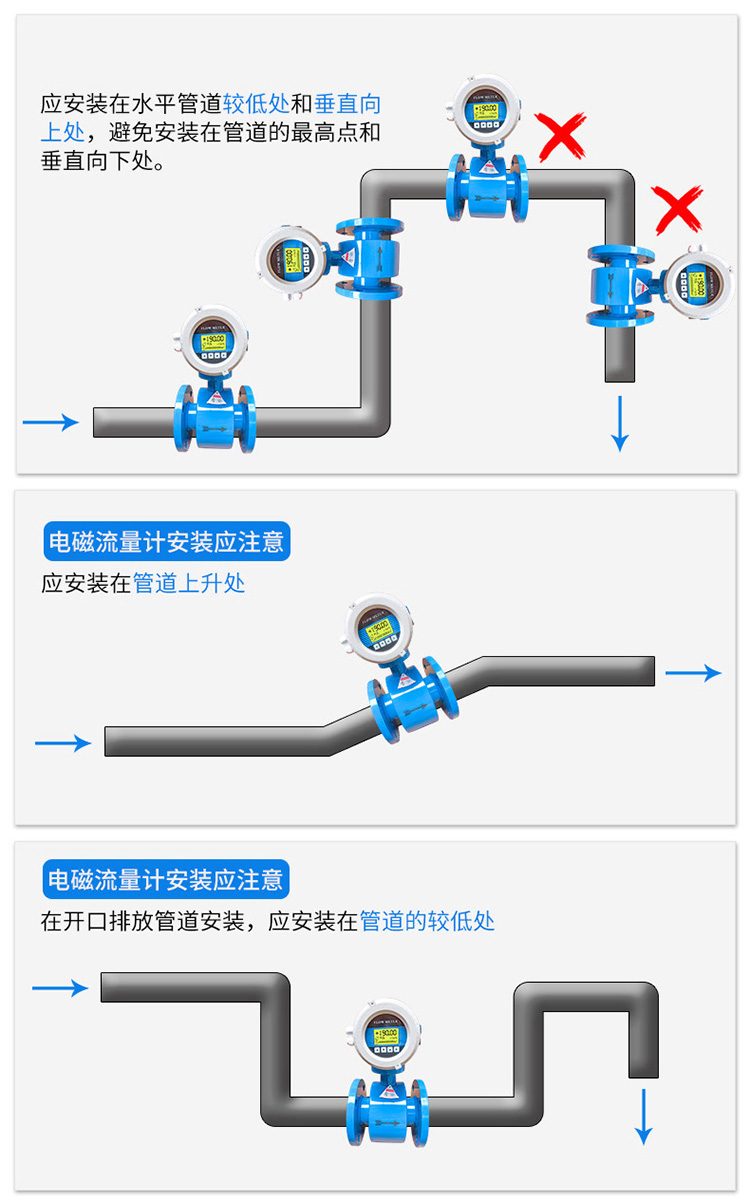

電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；
電磁流量計應安裝在管道上升處；
在開口排放管道安裝，應安裝在管道的較低處；

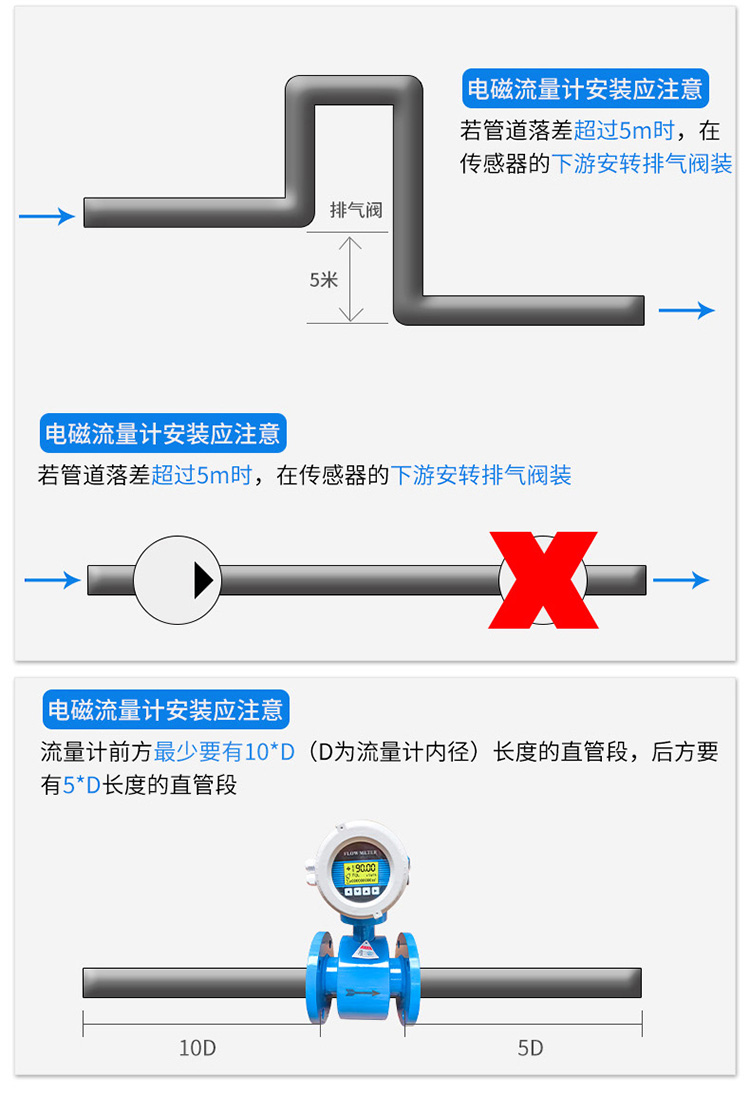

若管道落差超過5m時，在傳感器的下遊安裝排氣閥；
電磁流量計應在傳感器的下遊安裝控製閥和切斷閥，而不應安裝在傳感器上遊；
傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；
7、在測量井內安裝電磁流量計的方式；

圖7備注：1.入口 2.溢流管 3. 入口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
非測量電極的軸線必須近似於水平方向；
測量管道內必須完全充滿液體；
電磁流量計前方最少要有5＊D（D為流量計內徑）長度的直管段，後方最少要有3＊D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；
管道內要有真空會損壞流量計的內襯，需特別注意；
在電磁流量計附近應無強電磁場；
在電磁流量計附近應有充裕的空間，以便安裝和維護；
若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D（D砂漿流量計內徑）長度為方便今後流量計的清洗和維護，應安裝旁通管道；
