智能電磁91桃色成人网站入口接線示意圖
智能電磁91桃色成人网站入口是一款常用的工業流量測量儀表,它的結構比較簡單,安裝使用方便,測量精度高,穩定性強,應用範圍比較廣泛,所以是非常深受廣大用戶的青睞。有些小夥伴對智能電磁91桃色成人网站入口的使用可能不是很熟悉,剛開始可能會對如何準確的接線有些不太清楚。一般產品使用說明書上會有對如何接線的詳細介紹,使用時嚴格按照使用要求與指導來做就可以了。

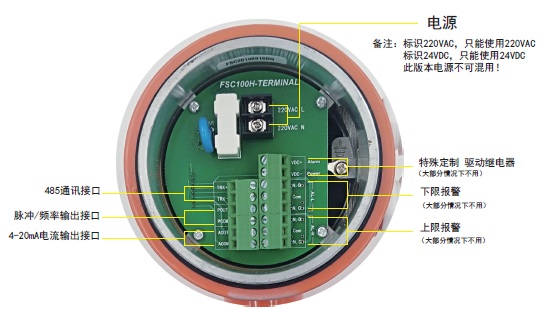

產品中會附帶使用說明書或其它安裝使用指導的資料,可以有效地幫助用戶快速準確的熟悉產品和使用產品。一般智能電磁91桃色成人网站入口實物接線圖中會清晰的標注每個接線端子是如何接的,智能電磁91桃色成人网站入口的接線端子一般會含有電源線(220VAC/24VDC)、信號輸出(4-20mA/RS485/脈衝/HART)、流量上下限報警輸出或帶有特殊定製驅動繼電器輸出等。實際接線根據要求來定。
1 接線端子示意圖及端子定義

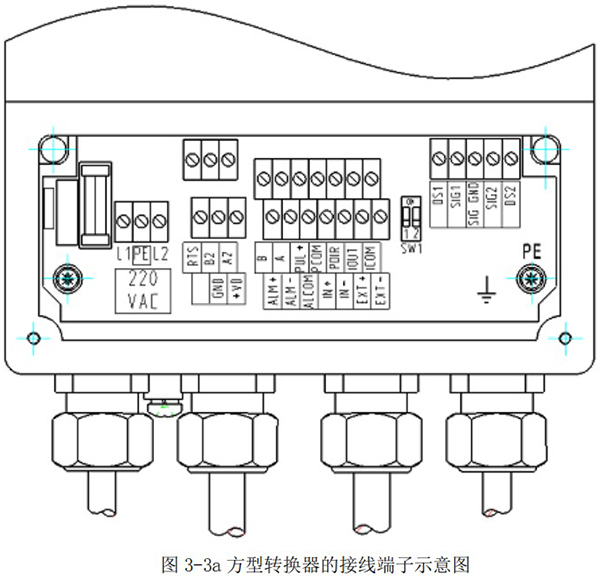

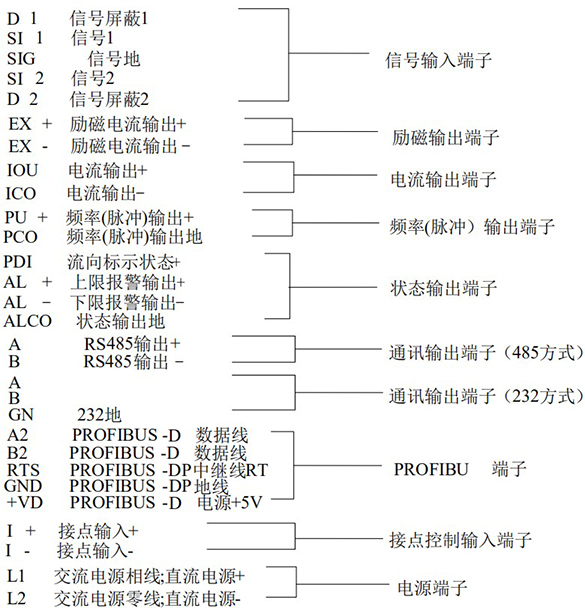

1.1 方型轉換器接線端子功能定義,見圖 3-3a

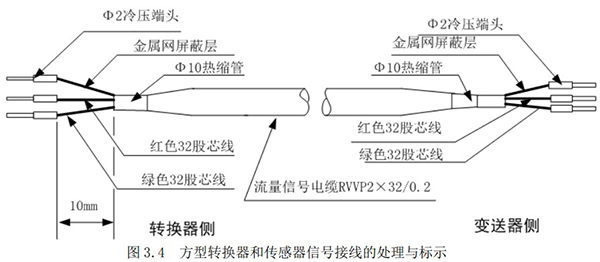

1.2 方型轉換器與傳感器信號接線的處理與標示,見圖 3.4
注:
轉換器側:
紅、綠芯線分別接到方形轉換器的 SIG1 和 SIG2 端子;
金屬網屏蔽層接到方形轉換器的 SIG GND 端子
變送器側:
紅、綠芯線分別接到變送器的 SIG1 和 SIG2 端子;
金屬網屏蔽層接到變送器的 SIG GND 端子。
對於流量信號電纜,隻要能夠正確接線,應盡量少剝屏蔽層。

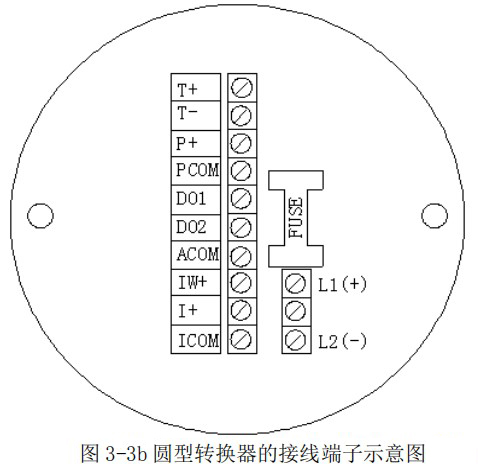

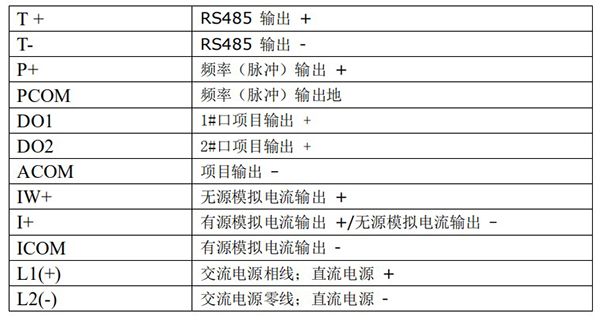

1.3 圓型轉換器接線端子功能定義,見圖 3-3b
