消防管道超聲波流量計如何選擇安裝測量位置

消防管道超聲波流量計的安裝在所有流量計的安裝中是*簡單便捷的，隻要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然後把探頭固定在管道上即可。為了保證測量精度，選擇測量點時要求選擇流體流場布均勻的部分，一般應遵循下列原則：

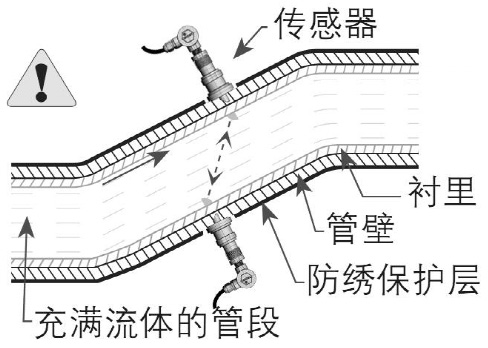

1.1、選擇充滿流體的材質均勻質密、易於超聲波傳輸的管段，如垂直管段（流體向上流動）或水平管段；

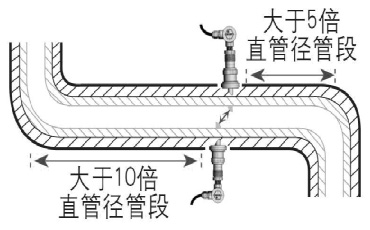

1.2、安裝距離應選擇上遊大於10倍直管徑、下遊大於5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等幹擾源；

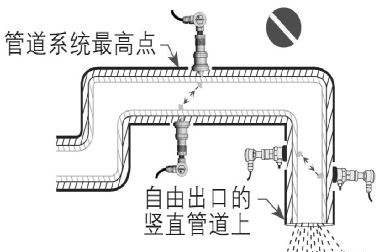

1.3、避免安裝在管道係統的*高點或帶有自由出口的豎直管道上（流體向下流動）；

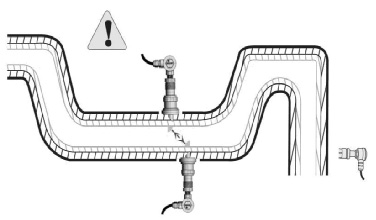

1.4、對於開口或半滿管的管道，流量計應安裝在U型管段處；

1.5、充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能滿足時，需把結垢考慮為襯裏以求較好的測量精度；

1.6、要保證測量點處的溫度和壓力在傳感器可工作範圍以內；

1.7、兩個傳感器必須安裝在管道軸麵的水平方向上，並且在軸線水平位置±45°範圍內安裝，以防止上部有不滿管、氣泡或下部有沉澱等現象影響傳感器正常測量。如果受安裝地點空間的限製而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器；

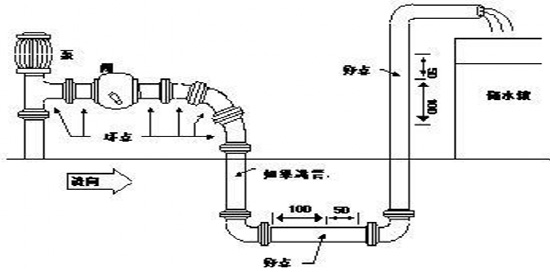

1.8、選擇管材均勻密致，易於超聲波傳輸的管段。測量點的選擇請見下例（如下圖）
