選型是水流量表應用中非常重要的工作，有資料表明在實際應用中有三分之二的故障是水流量表錯誤選型或錯誤安裝而造成的，本文將水流量表選型、安裝和使用中的注意事項分享給大家，這些知識點適用於國內外水流量表廠家的產品。

水流量表選型

儀表選型都是在了解該儀表原理和使用工況的基礎上進行的，水流量表選型也不例外，水流量表選型需要明確以下參數：

①被測介質的參數

◆被測流體成份；

◆*大流量、*小流量；

◆*高工作壓カ；

◆*高溫度、*低溫度；

②被測介質必須具備一定的導電性，導電率＞5μs/cm。

③實際*高工作壓力必須小於電磁流量計的額定工作壓力。

④*高工作溫度和*低工作溫度必須符合水流量表規定的溫度要求。

⑤確定是否有負壓情況存在。

水流量表工程應用案例

以采用水流量表進行清潔水的流量測量為例，介紹水流量表選型要點：

◆壓力：明確被測介質的工作壓力，當工作壓力大於1.6MPa時，需要定製。

◆通常選擇法蘭安裝，氯丁橡膠襯裏和不鏽鋼316L電*。

◆*高使用溫度：根據靜止時被測清潔水的溫度加上清潔水流動時的溫升，例如靜止時被測介質的溫度時65℃，流速3m/s，建議用戶選擇*高使用溫度≤120℃。

◆接地環通常不需要。

◆選IP65一體式，4-20mA或頻率輸出信號、工作電源交流220V。

水流量表安裝要求

①流向

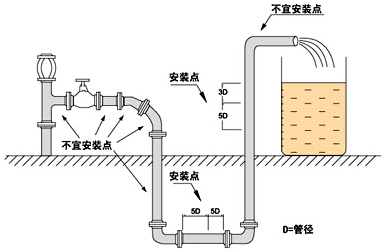

多數水流量表可設置為自動檢測正反流向，傳感器殼體上的流向箭頭為製造商規定的正流向。一般地，用戶在安裝水流量表時，應使該流向箭頭同現場工藝流向保持一致。下圖為水流量表安裝時的優先選用位置。

②水流量表安裝方向與傳感器電*的安裝片位傳感器可以水平、垂直安裝。傳感器在水平安裝時應使電*處於水平位置，這樣，一旦介質中含有氣泡或者沉澱物質時，氣泡不會吸附在電*附近，造成轉換器信號端開路，沉澱物質也不會覆蓋電*，造成零漂等。

③液體應始終充滿管道

◆管路結構應保證水流量表測量管中始終充滿液體。

◆對於含有固體顆粒的液體或漿液建議垂直安裝水流量表，既可防止被測介質相分離，又可使傳感器襯裏磨損比較均勻，雜質不會在測量管底部產生沉澱。

◆必須保證流向自下而上，可確保創拿起測量管內始終充滿介質。

④不能在泵的抽吸測安裝水流量表。

⑤對於長管道，一般在水流量表下遊安裝控製閥。

⑥開口排放的管道，應將水流量表安裝在底端(管道的較低處)。

⑦對管道落差超過5米的地方，應在水流量表下遊安裝空氣閥。

⑧避免有附帶氣體引起的測量誤差以及由真空引起的對襯裏的損壞。

⑨管道中應無氣泡

管路設計應確保液體中不會分離出氣體。水流量表應安裝在閥的上遊。因為由於閥的作用，管道中壓力會降低，從而產生氣泡。同時也應在低區段安裝電磁流量計，以減少流體中夾帶氣泡對測量的影響。

⑩液體導電率

不要把水流量表安裝在液體電導率*不均勻的地方。在水流量表上遊有化學物質注入容易導致液體電導率不均勻，從而對水流量表流量指示產生嚴重幹擾。在這種情況下建議在水流量表下遊注入化學物質；如果必須從水流量表上遊注入化學物質，則必須保證上遊直管段*少有30倍管徑，保證液體充分混合。

?接地

因為水流量表的感應信號電壓很小，容易受外界噪聲或其它電磁信號的影響，所以水流量表在許多場合需接地，其作用是通過流量計外殼接地形成一個屏蔽外界幹擾的內部空間，從而提高測量準確度。

?現場安裝

采用螺栓將傳感器上的法蘭與管道上的法蘭連接，緊固儀表的螺栓、螺母，其螺紋應完整無損，潤滑良好；同時配合使用平墊和彈簧墊片。應依據法蘭尺寸和力矩大小采用力矩扳手緊固螺栓。在日常使用中要定期擰緊螺栓，防止螺栓鬆動。

水流量表使用注意事項

①水流量表安裝位置

◆水流量表應安裝在幹燥通風處，通常應避免安裝在易積水的地方。

◆水流量表應盡量避免日曬雨淋，露天安裝時，應有遮擋雨水和防曬設施。環境溫度在-20C~+60C之間。

◆水流量表應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱通風的措施。

◆水流量表應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風及防腐措施。

◆水流量表安裝場所盡可能避免強烈震動，如管道振動大，在水流量表兩邊應有固定管道的支架。

◆具有IP68(水下3米)防護等級的水流量表傳感器部分可以放置在水中；防護等級為IP65的水流量表不可浸入水中。

②避免磁場幹擾

水流量表不要安裝在容易引起電磁幹擾的電動機、變壓器或其他動力電源附近。水流量表不要安裝在變頻器附近或從變頻器配電櫃取電，避免幹擾。

③直管段長度

為確保流量計測量精度，建議應保證傳感器上遊管段長度至少應為5倍管徑(5D)，下遊直管段長度至少應為3倍管徑(3D)。

④維修空間

為了安裝、維護、保養方便，在水流量表周圍需有充裕的安裝空間。

⑤對工藝上不允許流量中斷的管道

在安裝水流量表時應加設旁路通管和清洗口，如圖所示，這種裝置可在流量計退出使用的情況下，保證設備係統連續工作。

⑥水流量表的支撐

不要孤立的安裝水流量表在自由震動的管道上，應該使用一個安裝底座來固定測量管。當水流量表需在地下安裝時，進、出兩端管道均應設置支撐物， 並在流量計上方安裝金屬防護板。
