摘要:消防91桃色成人网站入口在安裝和使用過程中往往存在直管段口徑與流量計通徑不完全一致的現象。選取CL係列和LWGY係列消防91桃色成人网站入口，在燃油動態流量標準裝置上進行了上下遊直管段不同口徑條件下的校準試驗，從而得到直管段口徑對消防91桃色成人网站入口K係數的影響。試驗證明，直管段口徑所引入的誤差不可忽視，因此在使用或校準消防91桃色成人网站入口時應務必保證直管段口徑與流量計通徑一致。
流量是現代工業測量中的一個重要參數。消防91桃色成人网站入口具有測量精度高、量程範圍寬、重複性與動態特性好等特點，廣泛用於流量測量領域，例如航空發動機試車台、發動機附件試驗器、發動機半物理仿真試車台實驗中均選用消防91桃色成人网站入口對燃油流量進行測量。
消防91桃色成人网站入口的安裝要求較高，其上下遊需有足夠長的直管段，同軸同口徑安裝。美國**標準與技術研究院(NIST)曾對上遊安裝90°單彎頭和異麵90°雙彎頭分別進行了試驗研究，天津大學對上遊彎頭和漸縮管對消防91桃色成人网站入口測量性能進行了試驗研究，並對消防91桃色成人网站入口前導流器的結構和性能也進行了相關研究，哈爾濱工業大學針對直管段長度對消防91桃色成人网站入口精度的影響進行了分析。但是在消防91桃色成人网站入口的使用與檢定校準過程中，上下遊直管段的通徑往往不會與流量計的通徑完全一致，同樣會直接影響消防91桃色成人网站入口的準確度和校準結果，目前國內尚未進行相關的試驗。本文選取了典型消防91桃色成人网站入口，進行了消防91桃色成人网站入口變口徑管路試驗。
1試驗裝置
消防91桃色成人网站入口是一種流量測量儀表，流動流體的動力驅使渦輪葉片旋轉，其旋轉速度與體積流量近似成比例。通過流量計的流體體積值是以渦輪葉輪轉數為基準的。消防91桃色成人网站入口主要由傳感器和轉換器組成。使用儀表K係數或累積流量來計算流量計的示值誤差。

式中:K為儀表係數，m-3或L-1;N為流量計顯示儀表測得的脈衝數;V為標準裝置測得的實際體積，m3或L。

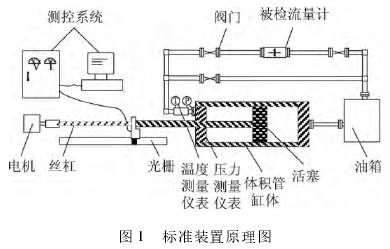

本次試驗所使用的標準裝置為燃油動態流量標準裝置，該裝置采用體積管法，測量擴展不確定度為U=0.05%(k=2)，其原理如圖1所示。

燃油動態流量標準裝置的工作原理為:工作過程中電機旋轉，驅動滾珠絲杠帶動標準體積管活塞左行，排出液體流經控製閥門及被檢流量計後，經過過濾器回到儲油箱;同時，儲油箱裏的油經過下遊管段進入標準體積管。
2試驗內容
研究中選擇常用的CL係列消防91桃色成人网站入口和LWGY係列消防91桃色成人网站入口進行試驗。分別選取DN4，DN6和DN10口徑的流量計，且均為0.5級。
圖2為本次試驗消防91桃色成人网站入口的安裝示意圖，圖中D為被校消防91桃色成人网站入口的通徑，d為上下遊直管段的內壁直徑。依據JJG1037-2008《消防91桃色成人网站入口檢定規程》的要求，保證上下遊的直管段與被校流量計同軸安裝，並且連接處的密封墊不得凸入流體管道內，上遊直管段長度為20D，下遊直管段長度為10D。試驗過程中，保證試驗流體為單相液體，介質為航空燃油ＲP-3。

消防91桃色成人网站入口安裝示意圖
在試驗過程中，為每隻流量計配製了7組不同口徑的直管段，對每隻流量計進行7次校準測試。設K為消防91桃色成人网站入口通徑與直管段通徑的比值，則有

其中，0.75＜K＜1.2。在此基礎上，每次試驗過程中，根據流量計的流量範圍，選取9個流量點，每個流量點校準3次。流量計的銘*信息及直管段口徑選擇詳見表1。

3試驗結果
選取h=1，即以上下遊管路直徑與消防91桃色成人网站入口的口徑完全一致時消防91桃色成人网站入口的值作為標準值，用KU表示，根據式(3)對其它工況下試驗數據進行無量綱化。

式中:E為其它工況與標準工況下的係數差值比;KU為標準工況下的儀表係數，m-3或L-1;Ki為其它工況下的儀表係數，m-3或L-1。

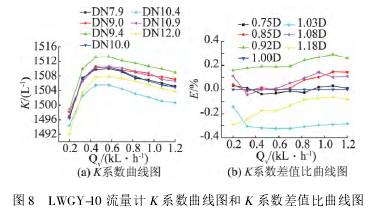

圖3～圖8分別為流量計的K係數曲線圖和無量綱化後的差值比曲線圖。
消防91桃色成人网站入口K係數曲線圖和K係數差值比曲線圖

從K係數曲線圖中可以看出，不同直管段口徑會影響儀表K係數，但是與儀表本身K係數的變化趨勢一致。



從K係數差值比曲線圖中可以看出，直管段通徑d與流量計通徑D的差值越大，則對K係數的影響越嚴重。對於CL係列消防91桃色成人网站入口，若d＜D，則儀表K係數會減小;若d＞D，則儀表K係數會增大;而對於LWGY係列消防91桃色成人网站入口，d的變化與儀表K係數之間無明顯對應關係。
通過式(4)對不同工況下儀表係數波動Δ情況進行計算。

式中:Kmax為同**量點下不同工況下儀表係數*大值;Kmin為同**量點下不同工況下儀表係數*小值。
從表2中可以得到，試驗中係數*大相差2.7%之多，所選進行試驗消防91桃色成人网站入口*大允許誤差為0.5級，直管段口徑改變造成的誤差遠遠超過流量計的*大允許誤差。

4結論
在消防91桃色成人网站入口的檢定校準過程中，校準實驗室會保證直管段口徑與流量計口徑一致，而在實際使用過程中，直管段口徑往往很難滿足要求，因此直接應用檢定校準結果，勢必引入誤差。建議各單位在設計消防91桃色成人网站入口上下遊管路時務必保證JJG1037-2008《消防91桃色成人网站入口檢定規程》中的安裝條件，對於高精度消防91桃色成人网站入口，必要時，應當將消防91桃色成人网站入口上下遊直管段與流量計一同送至檢定單位，以減少直管段口徑和長度不同而引入的誤差。
