摘要：濕法磷酸生產過程中產生大量的高腐蝕性、成分複雜的酸液，對流量計的耐腐蝕性要求較高。焦油流量計具有耐腐蝕、精度高、易於維護、節約成本等優點，已在磷酸生產中大規模使用。以某濕法磷酸裝置為例，介紹了焦油流量計的測量原理，電*、測量管內襯材質及接地方式的選擇。
1 概述
隨著幾十年的工業發展，我國磷化工行業日趨壯大，目前磷酸產量位列***一。國內磷酸生產工藝絕大部分以濕法磷酸為主。濕法磷酸生產過程中除了含有磷酸外，還混有一定的硫酸、氫氟酸、氟矽酸等強腐蝕性介質。測量這些酸液的流量儀表需要具有很好的耐腐蝕性。選擇合適的材質、增加儀表的壽命、提高信號傳輸的穩定性是濕法磷酸工藝中流量測量的關鍵之處。焦油流量計適用範圍廣、精度高、耐腐蝕、易於維護、成本較低，適用於磷化工生產中的流體計量。國內某 300 kt/a 磷酸裝置中大規模使用焦油流量計，並取得了良好的工作效果。
2 焦油流量計簡介
2．1 工作原理
焦油流量計的測量原理如圖 1 所示。根據法拉*電磁感應定律，導電液體在磁場中流動會產生電動勢 E，它與磁感應強度 B、導電液體平均流速 v 成一定比例關係:

E=KBDv
式中:E---導電流體在磁場中產生的電動勢，V;
K---比例係數，在管道內徑 D 和磁感應強度
B 不變的情況下，K 為常數，1;
B---磁感應強度，T;
D---測量管內徑，m;
v---導電液體平均流速，m/s。
焦油流量計利用上述函數關係推導出 v = E/(KBD)，實際測得的是液體流速 v，再通過被測介質的體積流量 Q V = πD 2 v/4，計算導電流體介質的流量。
2．2 計量係統組成
焦油流量計主要由兩部分組成:流量傳感器和信號變送器，如圖 2 所示。傳感器上的勵磁線圈接受變送器傳輸來的勵磁電流產生磁場，輸出感應電動勢信號;信號變送器則將感應電動勢信號轉換為流量信號或模擬量信號送至控製係統。焦油流量計按組成方式分為一體式和分體式。焦油流量計穩定工作另外一個重要條件是接地。當流體流動穿過磁場時，以導電流體本身作為參考電位，在測量管一側電*產生正電勢，另一側產生負電勢，形成電勢差。但此電動勢信號一般隻有幾毫伏，易受外界幹擾。為防止幹擾，將參考電位接入大地作為零電位，保證傳感器輸出精確穩定的信號。傳感器和轉換器的接地端必須與被測介質同電位，才能構成對稱的輸入輸出回路。

2．3 係統特性
焦油流量計的主要特點如下:①不同於差壓式、容積式流量計，焦油流量計測量管內無阻流部件，壓損很小，適用於大口徑管道;②不受測量介質的溫度、壓力、密度、黏度參數變化影響，不需要進行修正和補償，僅僅要求測量介質的電導率 σ＞5 μS/cm;③量程比寬，輸出信號和流量成線性關係;④測量精度高，可達到±(0．1% ～0．5%);⑤安裝要求低，前後直管段要求低，一般滿足前直管段管徑 D 前 ≥5D，後直管段管徑 D 後 ≥2D 即可;⑥性價比較高，使用範圍廣，合理選用襯裏材料和電*材質可以測量各種腐蝕性介質的流量。
需要注意的是，焦油流量計不能測量非導電介質的流量，也不適用於測量含有氣體的介質，這樣會引起測量數據的大幅波動。
3 在濕法磷酸裝置中的應用實例
國內某 300 kt/a 磷酸裝置中，含有不同溫度、不同壓力、不同濃度的多種酸液，包括:稀磷酸、濃硫酸、磷酸料漿、絮凝劑、P 2 O 5 溶液、H 2 SiF 6 溶液、渣酸、洗滌水、酸性循環水、工藝水等。如此複雜的工藝介質對流量計的選型要求很高，酸液的配比、濃度、溫度、雜質、溶解氣體以及流速等都會影響接液材質的耐腐蝕性。
焦油流量計主要的接液部分是電*和測量管襯裏，要根據每一種腐蝕介質的特性以及現場實際工況選擇合適的電*和襯裏材質，必要時可對擬選材料進行耐腐蝕試驗，從而延長流量計的壽命，加強測量的可靠性。
3．1 電*材質的選擇

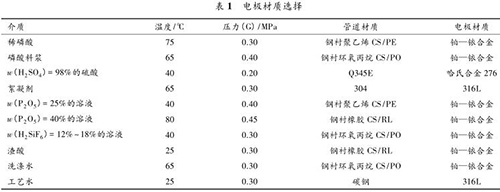

焦油流量計電*的選擇至關重要。電*應滿足被測介質腐蝕特性，同時不能產生電化學反應幹擾。常用電*材質主要有:不鏽鋼 316L、哈氏合金 C、鈦、鉭、鉑、鉑-銥合金等。本裝置中焦油流量計電*材質的選擇見表 1。

從表 1 可以總結出:對於有襯裏管道，電*材質一般選擇鉑-銥合金，該材料耐用於大部分腐蝕性酸液;對於金屬管道，電*一般選擇比管道高一等級的材料，以 316L 和哈氏合金為主。特殊情況下，若測量易結晶、結疤、易沾汙電*的介質，還可選擇刮刀式電*，防止長時間流體衝刷，在電*上產生汙垢。
3．2 測量管襯裏材質的選擇
焦油流量計要根據被測流體的溫度、壓力、速度以及含固顆粒的硬度、含量和粒徑大小來決定測量管內襯的材質。該濕法磷酸裝置中，焦油流量計測量管襯裏材質的種類見表 2。

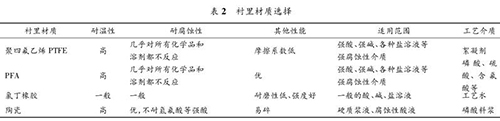

從表 2 中可以看出，本項目中測量磷酸、硫酸、含氟酸和含酸洗滌水等流量時，焦油流量計采用PFA 內襯，這種氟內襯幾乎耐用於各種強腐蝕性介質，同時測量管內附有不鏽鋼絲網，增強了襯裏和金屬管道的結合，具有耐負壓性;PTFE 與 PFA 性能相差無幾，但摩擦係數較低，對於絮凝劑這種具有一定的吸附性的介質優先選用 PTFE 內襯;磷酸料漿含有一些懸浮顆粒物，長時間流體會破環樹脂或者塑料類的襯裏，此處選用陶瓷內襯，延長流量計工作壽命。普通工藝用水等介質選用經濟實用橡膠類襯裏即可。
3．3 接地方式
根據上述焦油流量計的安裝要求知，焦油流量計需進行液體接地才能正常工作。流量計可通過使用無內襯導電的管道法蘭、接地環或接地電*實現接地。本磷酸裝置中，輸送腐蝕性介質流體多以碳鋼襯裏管道為主，少數輕度酸性液體管道采用不鏽鋼或碳鋼管道。對於不同材質的管道，焦油流量計的接地方式也不一樣。
3．3．1 安裝在金屬管道上

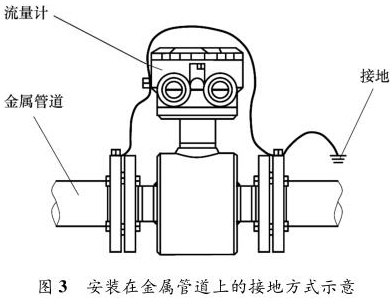

焦油流量計安裝在金屬管道上，安裝時將金屬管道與焦油流量計相連接，接地線再接入接地網，如圖 3 所示。

3．3．2 安裝在非金屬管道上
襯裏管道的接地方式主要有以下三種。
1．采用接地環
在有襯裏的測量管兩端法蘭上，加裝接地環(或稱“接液環”)，如圖 4 所示。裝接地環是為了可靠地、穩定地將導電液體作為差動電勢信號的基準點與轉換器的信號連接起來，與液體之間形成相近或大致相等的電位。接地環材質一般和電*材質一致或相仿，保證耐腐蝕性。

接地環形式多樣，主要類型有三種，如圖 5 所示，普通接地環類似一個帶柄的孔板;保護型接地環固定在法蘭上，保護法蘭麵襯裏不受損傷;若介質磨損性較強，應選用帶頸保護環保護襯裏。
2．采用接地電*(三電*)
從表 2 中可以看出，本裝置中焦油流量計的電*材質主要使用鉑 － 銥合金，若在其他場合或被測流體介質下，電*材質還可以選擇鉭、鈦、鉑金等貴重金屬。若使用接地環方式接地，由於一般要求接地環材質和電*的相同，因此從成本上來說很不經濟。為了節省費用，本項目中濕法磷酸裝置中焦油流量計接地采用三電*方式，即在傳感器測量管與測量電*成垂直的*低點，另外加一個電*(和測量電*材質、大小均相同)，以起到接地效果。
3．虛擬接地
隨著技術的發展，近些年一種新的接地技術---虛擬接地被應用到焦油流量計上。通過提供流量轉換器輸入放大器和電路中的光電耦合器的隔離，使測量電路在液體的電勢浮動，隻有當流經流量傳感器時，導電液體的流速產生感應電壓。這種轉換器信號的特殊處理允許流量計傳感器接地即可滿足其正常工作，減少了安裝，也免去了額外增加接地環或*三電*的成本。
4 結束語
隻要選擇合適的電*材質和測量管襯裏材質，焦油流量計就可以適應各種腐蝕性介質。磷化工生產中大部分是能導電的酸性介質，使用焦油流量計進行流量測量是計量儀的*選。目前各焦油流量計廠商都會提供自家產品對應的耐腐蝕材質選擇表，在設計選型中，除了根據介質特性先行選擇對應的電*和襯裏材質外，也需要根據各家焦油流量計的特點確定其方案。同時安裝時要根據實際情況采取不同的接地方式，以保證焦油流量計穩定地工作。
