一、磁翻板液位計的結構構造及適用場景

磁翻板液位計是由上下2個法蘭、中間一個不鏽鋼鋼管、上麵一個翻板指示器、鋼管內有磁性浮子等主要結構。 磁翻板液位計是一種簡易的液位測量儀表，它適用於石油化工係統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建築的水塔（水箱）所需價格低廉的液位測量，以解決人工測理液位的困難。

一、磁翻板液位計的原理

磁翻板液位計主要基於連通器和磁性耦合原理實現對液位的實時測量和顯示。浮筒內的磁性浮子隨容器中被測液位的升降而升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩麵分別塗有不同顏色（通常為紅色和白色），以指示液位的位置，一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度。

磁翻板液位計與超聲波液位計*大的區別就是接觸式測量和非接觸式測量。

磁翻板液位計的優勢是結構簡單、具有高密封,防泄漏等特點，適用於高溫、高壓、耐腐蝕的場合，顯示直觀、醒目，測量範圍比較廣；而超聲波流量計的優勢是流量測量準確度幾乎不受被測流體溫度、壓力、粘度、密度等參數的影響，又可製成非接觸式測量儀表，可解決其它類型儀表所難以測量的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。

磁翻板液位計作為接觸式測量儀表，需要考慮的與介質接觸的防腐性材質問題，而超聲波流量計則不需要考慮。雖然超聲波液位計也可以測量腐蝕性介質，但是一旦出現揮發性介質，就另當別論了。當介質內出現真空啊、蒸汽含量過高、以及液麵泡沫等情況時是不能選用超聲波液位計的，而磁翻板液位計對這一係列工況毫無影響。超聲波液位計雖然測量先進度方麵比磁翻板液位計先進，但是安裝方麵比較複雜，測量介質限製條件比較多，一般情況下啊，測量液位都選擇磁翻板液位計，隻有當磁翻板液位計不適用的時候，才考慮超聲波液位計或者雷達液位計。

二、磁翻板液位計的結構

磁翻板液位計的結構由浮筒（主導管）、磁浮子、磁翻板（磁翻柱）、指示器、排汙閥、連接法蘭等組成。如下圖所示：

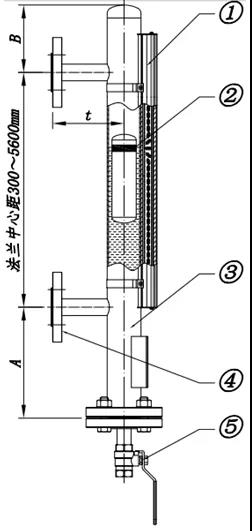

磁翻板液位計結構圖

①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排汙閥
